SHWJ-1153 絕緣電阻測試儀

在使用本儀器前，請仔細閱讀使用說明書，保證安全是用戶的職責。
一、產品簡介
   SHWJ-1153絕緣電阻測試儀可廣泛應用于變電站、發電廠的設備檢修，對高壓電器設備如：變壓器、電抗器、電容器、斷路器等進行絕緣電阻、吸收比、極化指數的測量。
產品特點：
1、儀器具有自動校準功能，在待機界面長按 停止 鍵，按信息提示操作即可校準完畢。當測試精度不夠準確時可使用該項?！颈仨毎刺崾静僮鳌?/span>
2、絕緣電阻測試儀采用8位單片機控制，全中文操作界面，可自動完成吸收比(DAR)、極化指數(PI)的測量；具有耐壓測試、快速測試等功能選項。
3、輸出功率大，短路電流大于5mA，即負載的充電電流為5mA。
4、采用新型電路設計，引入數字濾波技術，抗干擾能力強、適用于復雜高壓現場測量。
5、電磁兼容設計，抗沖擊能力強、安規塑殼、攜帶方便。
6、內置大容量 2600mAh可充電鋰電池組。智能化充電電路，電池使用壽命長。
7、具有短路、過載、放電等故障保護功能，并以聲響和文字信息提醒用戶。
二、主要技術指標
1、各種型號主要輸出電壓和電流參數

     2、具有自動吸收比（DAR）、極化指數（PI）、快速測試和絕緣測試選項。
     3、具有測試完畢自動放電功能，放電速度快，1μF時放電至60V時間小于5秒。
   4、具有短路、過載、過流、電池欠電燈保護功能，并有故障提示信息和聲音提醒。
   5、儀器待機時間10分鐘自動關機。
   6、工作條件： 環境溫度：-10℃~40℃ ；相對濕度：20%~90%RH；海拔小于3000米。
   7、儲存環境：-10℃~50℃;相對濕度<90%RH。
   8、直流電源  鋰電池組：2600mAh。交流電源（充電器）：輸入140V~240V  50Hz，輸出33.6A(2A)。
9、外型尺寸：285mm×247mm×220mm  重量：2200g
10、電壓顯示誤差：±5%±3dgt  (25℃)。
11、絕緣電阻測量范圍和基本誤差 (25℃)。

        注：理論上各電壓檔位的電阻測量范圍均從下限值至0均能測量，只不過顯示輸出電壓均有不同程度的跌落，但測量結果度不變。

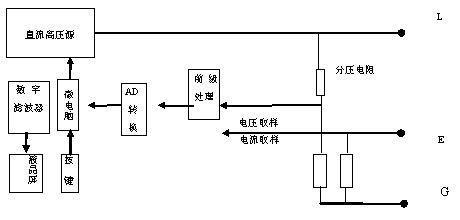

12、本儀器采用傳統的流比計法測量絕緣電阻，并結合AD電路進行數字化計算，實現直接測量及計算功能。下圖為簡要測量原理圖。

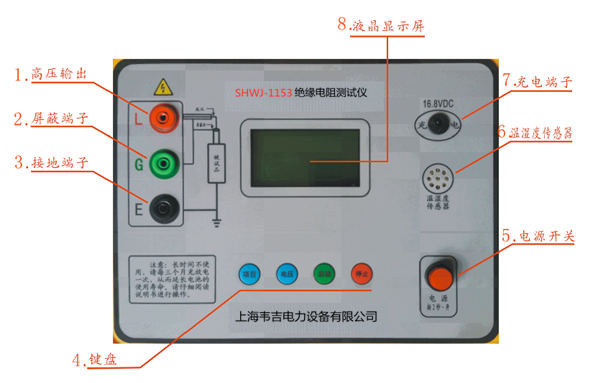

 三、儀器面板介紹

1、線路端鈕接線柱“L”：由高壓電纜引至被測試品處，例如接至發電機繞組、避雷器等處。
2、屏蔽端鈕接線柱“G”接至設備低壓屏蔽端處。
3、接地端鈕接線柱“E”：接至被測試品的地端，例如設備外殼，變壓器鐵芯，儀器安全接地端。
4、鍵盤：項目鍵：用于吸收比、極化指數和快速點測絕緣的選擇。
         電壓鍵：A、用于選擇輸出電壓。
       B、測試中顯示吸收比、極化指數和1分鐘到10分鐘的電阻值。
         啟動鍵：按下啟動開始測試。
         停止鍵：按下停止測試、關閉高壓。
5、電源總開關。
6、溫濕度傳感器（部分型號有）。
7、充電：充電器專用插孔DC-2.1mm。
8、顯示屏：128*64點陣黃綠色背光顯示屏。
